出口的网关不是EG/NBR，可能是其他厂商的设备，但是内网有一台或者多台EAP的场景下需要散发统一的信号。就是不管网关路由器是什么设备，都可以用这种组网配置方法完成无线组网。

本文举例AP直接接到光猫上，不使用路由器的场景。

二、注意事项

1、AP需要供电才可以使用，可以加POE交换机或者用DC电源给AP供电。

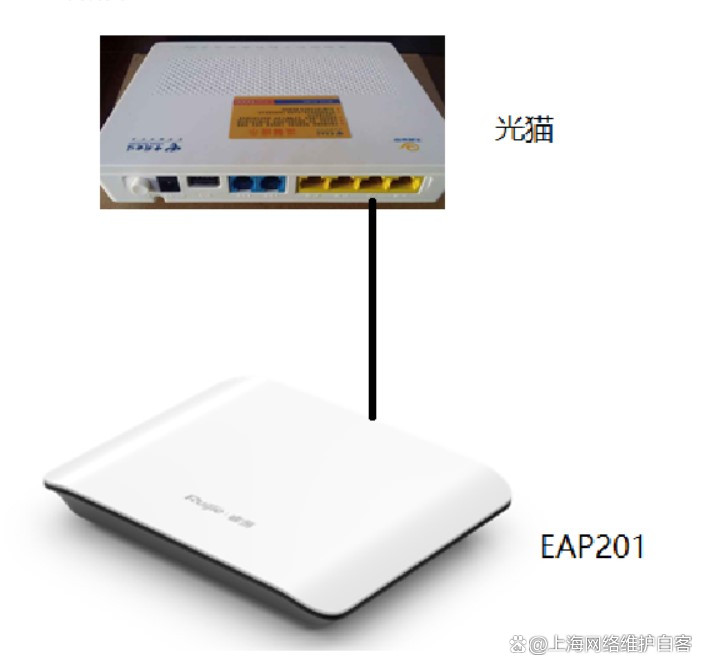

二、组网拓扑

三、注意事项

1、内网没有带POE供电的设备时候，无法给EAP供电，EAP的用DC电源供电。

四、配置步骤

1、连接好设备，等待1-2分钟，设备会发出@Ruijie-sxxxx的ssid，xxxx为这台ap的mac后四位。（注意：如果是多台AP，则会发出@Ruijie-mxxxx”），用手机或电脑连接这个无线，默认没有密码。


2、打开浏览器输入10.44.77.254 或者 192.168.120.1登录，点开始配置


3、按照提示填写，选择创建项目并连接网络


4、如果有配置Wi-Fi名称的话，需要重新连下设置的无线，重新配置下发就可以了。


重新配置下发就可以了。


单台AP做小路由（路由模式配上网）

一、适配场景

内网的无线用户获取的IP地址是EAP自己来下发，此时就需要将EAP改为路由模式配置。本文举例EAP上联接光猫，光猫桥接模式，外网是PPPoE宽带拨号线路。

二、注意事项

1、EAP/RAP4位数字系列，在路由模式下才能配置PPPOE拨号。

默认是AP模式，不支持PPPOE拨号。

三、配置步骤

1、手机或电脑连接AP默认WiFi信号@Ruijie-sxxxx(MAC地址后4位)，打开浏览器输入10.44.77.254登入设备。

按照“手机或者电脑连无线单设备配置”一样先配置上网。

2、将AP切换成路由模式

【注意】设置为路由模式后，连接WiFi后，终端的地址将由AP提供。

（1）选择：设备管理>AP>点击设备序列号>更多配置


（2）选择：设备概览>AP模式，工作模式选择：路由模式，最后点击切换模式，等待设备重启即可


（3）AP重启成功后再连接默认的@ruijie-sxxxx的无线信号


通过10.44.77.254或者192.168.120.1登录，点击：开始配置


4、按照提示填写，选择创建项目并连接网络（此时，上网方式可以支持宽带上网的方式）


4、配置好Wi-Fi名称，手机或者电脑需要重新连新的无线


重新配置下发就可以了。


（5）WEB页面可查看设备的状态

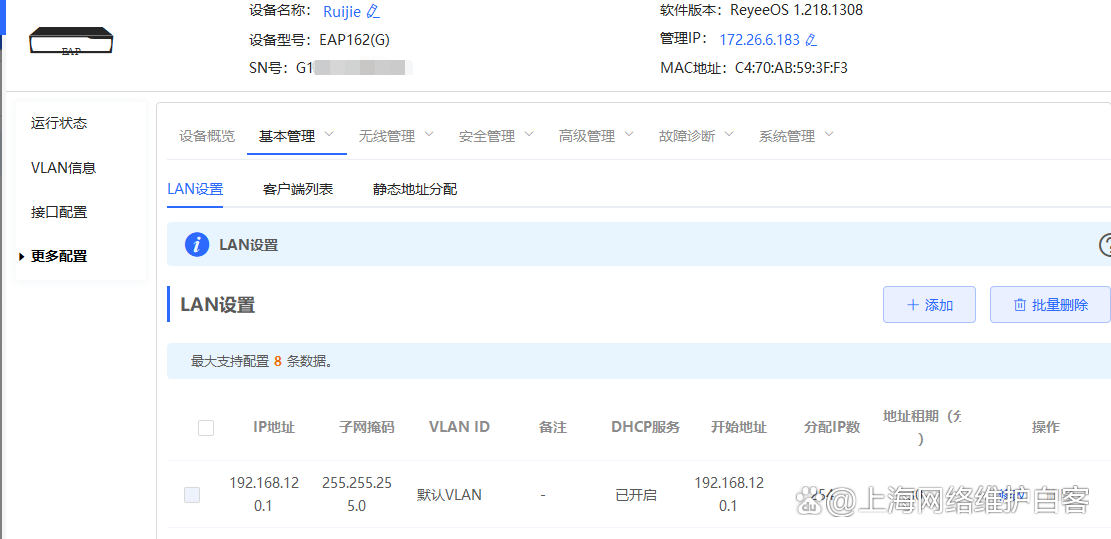

AP给终端分配的IP网段
