出口的网关使用睿易EG系列，并且内网有EAP设备需要发射无线信号。

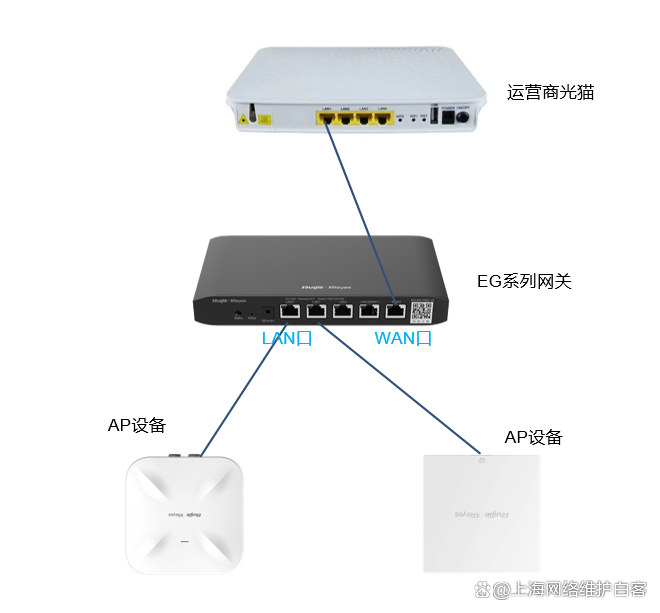

注：上图举例EG设备带有POE供电，可将EAP直接连到EG的LAN口。若EG设备不带PoE供电，还需加POE交换机或者用DC电源给EAP供电。

二、操作步骤

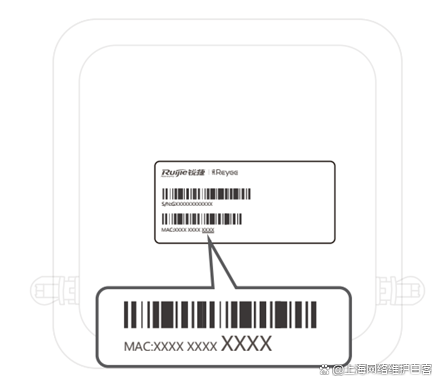

1、 查看EG的背板标签上的MAC后4位数，记住这4位数。EG和EAP组网后，会发出的默认Wi-Fi信号是@Ruijie-mXXXX（MAC后4位），默认没有密码。

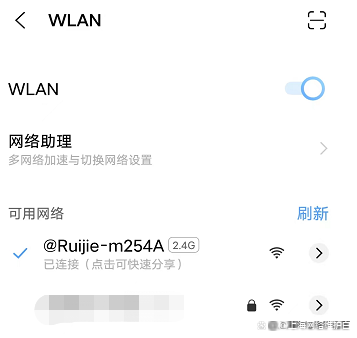

手机打开WLAN界面搜索该Wi-Fi，并连接该Wi-Fi。

2、打开手机浏览器，输入192.168.110.1，默认不需要密码打开设备的WEB页面，点击【开始配置】；

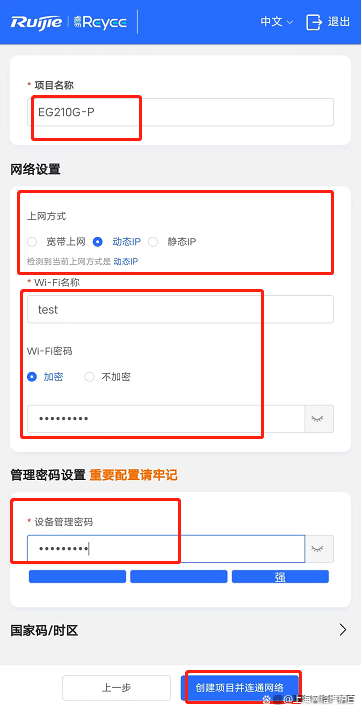

3、设置设备的上网方式、Wi-Fi名称和密码、设备登录密码等，点击【创建项目并连通网络】。

①项目名称：自定义 ②上网方式：EG会自动检测上网方式；若检测到是静态IP，输入运营商提供的IP地址、子网掩码等信息；若检测到是宽带上网，输入运营商提供的PPPOE宽带账号和密码。 ③Wi-Fi名称和密码：内网散发的无线名称和密码 ④设备管理密码：为EG的WEB界面登录密码，请牢记！

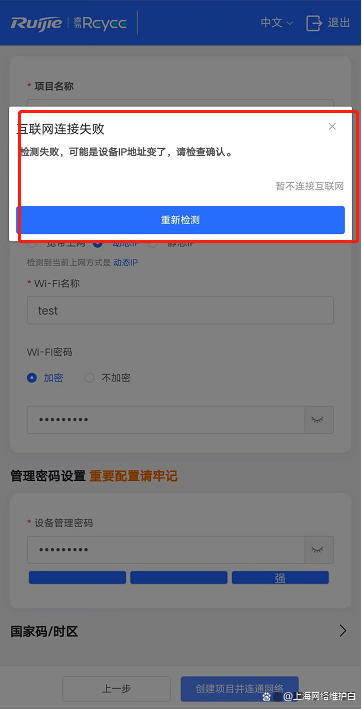

4、配置下发成功后，Wi-Fi名称会改变，并有以下提示：

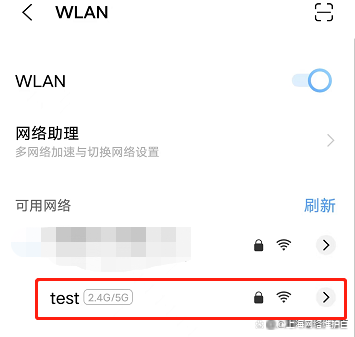

5、再次打开手机WLAN界面，重新连接刚刚设置后的Wi-Fi。

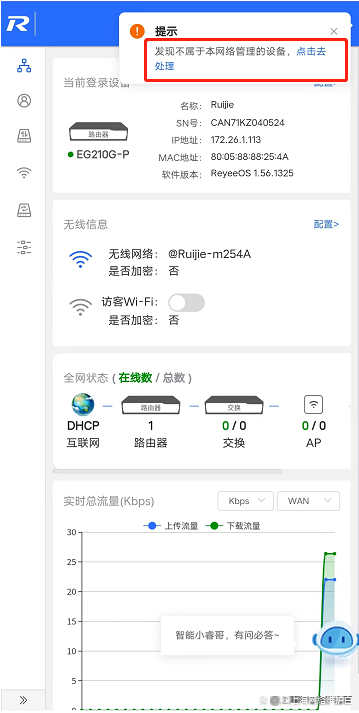

6、连接Wi-Fi后，打开手机浏览器输入192.168.110.1，即可进入EG的WEB管理界面。设备将会自动检测网络中的设备，【点击去处理】即可查看到与EG相连的其他设备。

7、点击其他网络下的【>】，即可看到AP设备

8、勾选AP设备，点击【添加到我的网络】。
