路由器或AP 单台设备如何上网配置

一、适配场景

本文适用于NBR设备作为网络出口，连接一条外网线路，配置路由器实现上网功能的场景。

本文举例NBR设备作为网络出口，通过一条10M光纤（静态IP，上下行对等）上网，内网用户网关在NBR内网口上。

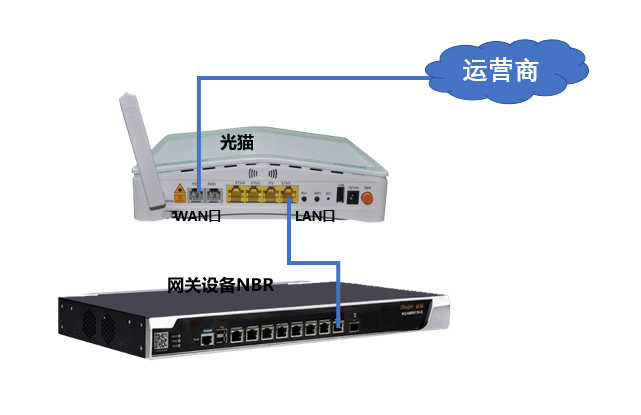

二、网络拓扑


1、外网： IP地址：192.168.33.56  掩码：255.255.255.0   外网网关：192.168.33.1

2、内网： IP地址：192.168.1.1    掩码：255.255.255.0

注意：以上IP地址是模拟环境的IP，不是运营商提供的IP。

三、配置步骤

1、用网线连接设备的Gi 0/0（NBR系列为LAN0/MGMT）；

2、电脑自动获取或者手动配置ip地址为192.168.1.2，子网掩码255.255.255.0，网关地址192.168.1.1；

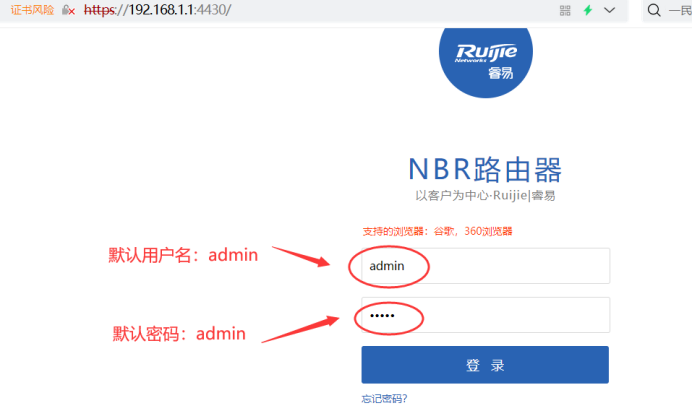

3、在电脑浏览器上输入设备内网口IP地址（默认为：192.168.1.1 ，默认用户名/密码：admin/admin），登录到路由器配置界面；

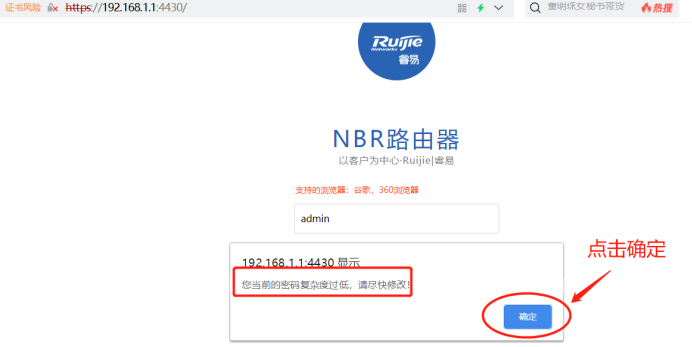

点击【登录】后提示，密码复杂度过低，请尽快修改，点击【确定】；


4、上网配置

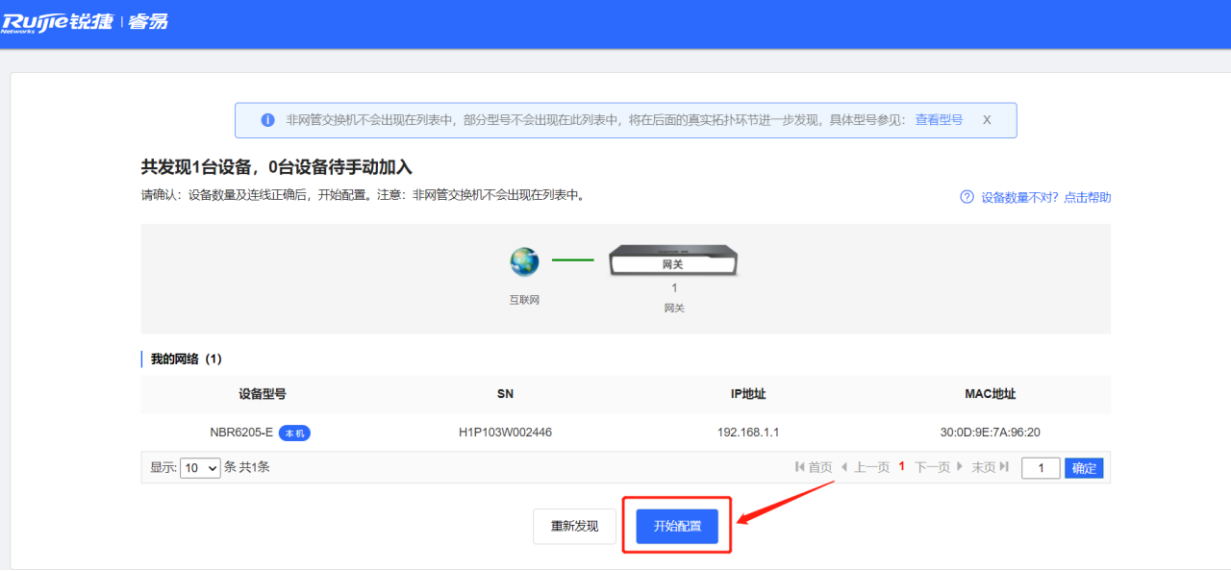

（1）若设备初次配置，会自动弹出以下配置，发现1台NBR-E，点击【开始配置】。（若非首次登陆，进入设备的web页面后可点击界面右上角【本地快速配置】，跳转步骤6进行上网配置。）

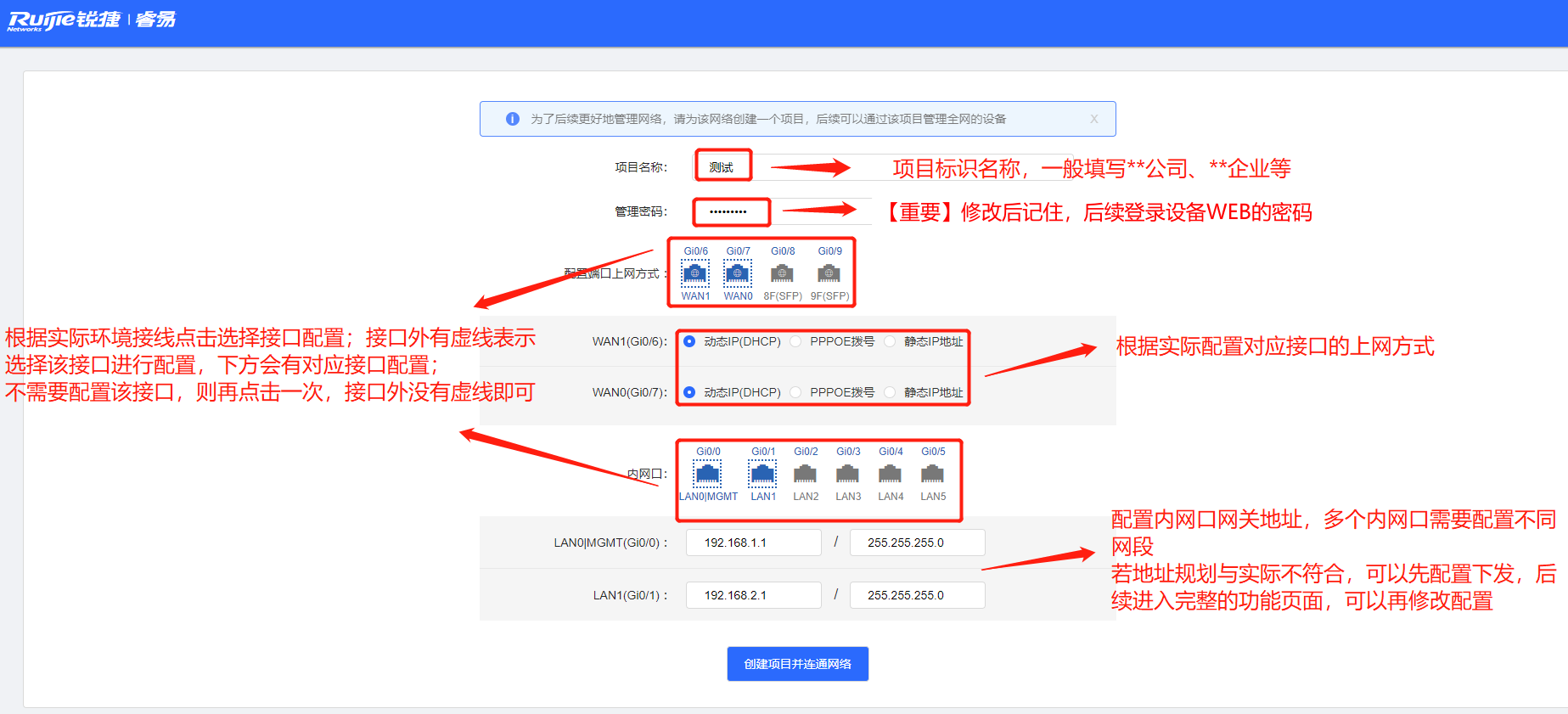

（2）配置上网参数，点击创建项目并连通网络


项目名称：可以随意填写，一般写公司、企业

管理密码（重要）：修改后记住，后续登录设备WEB的密码（设备登录的用户名还是admin不变）

端口上网方式：根据实际接的外网线设置对应的上网方式，DHCP动态获取。拨号（运营商提供账号和密码）、静态IP（运营商提供IP地址、子网掩码和外网网关）；

内网口：根据实际接线设置。可以先下发配置，进入设备完整的功能页面可以修改IP、接口转换等；

（3）接口配置下发中。

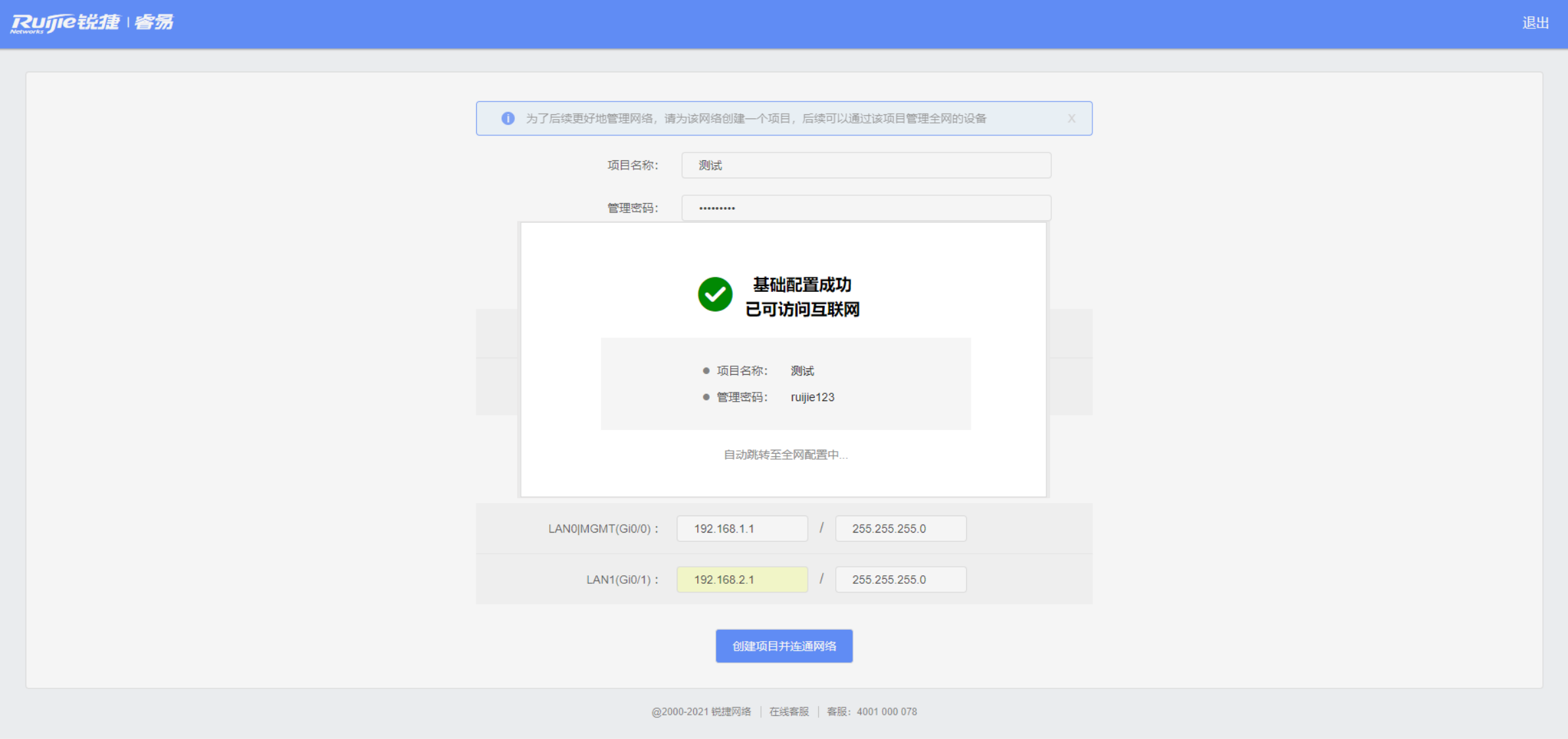

基础配置成功，已可访问互联网。

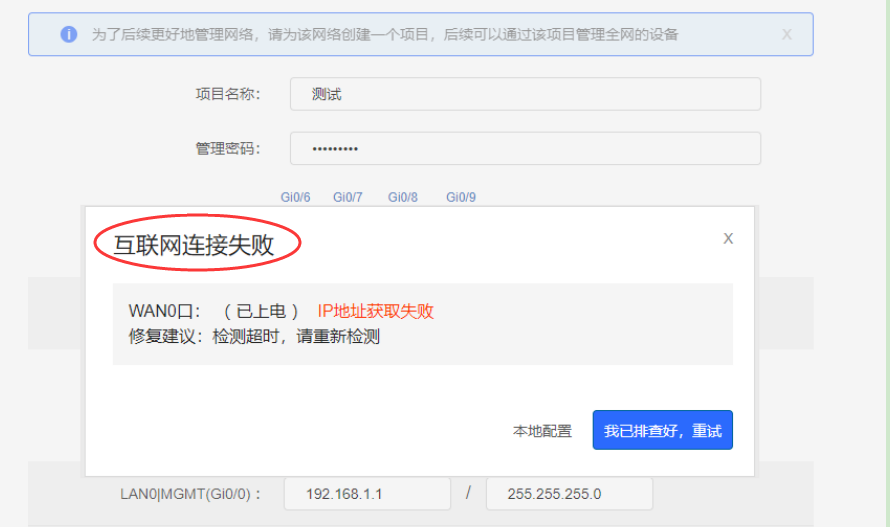

若是提示访问互联网连接失败，查看提示。

①接口上电是否异常，检查一下线路是否连接正常。

②电脑单机直连外网测试，外网线路本身是否使用正常； 如果是自动获取，可以记录下电脑获取的地址、掩码、网关、dns。

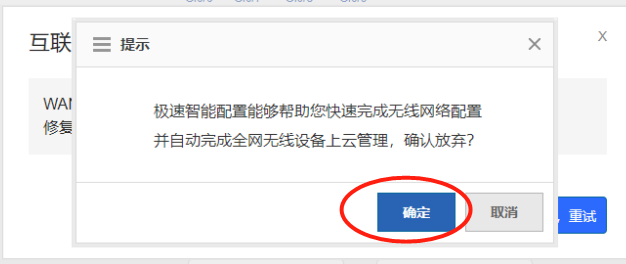

此时可以点击【本地配置】，确认放弃极速智能配置，进入步骤6配置；或者检查好线路后，点击【我已排查好，重试】。


常见情况：外网是自动获取线路，地址由光猫下发，是192.168.1.0网段；NBR-E的lan0是192.168.1.1与外网口冲突，导致外网口获取不到地址，提示不能上网。

解决办法：

①修改路由器lan0口地址

②修改光猫下发的地址网段 （联系运营商协助）

③将拨号放在NRB-E上（联系运营商协助）。

（4）自动跳转到如下页面，若是需要上云，使用微信扫一扫。

若是不要上云①点击右上角【退出】。

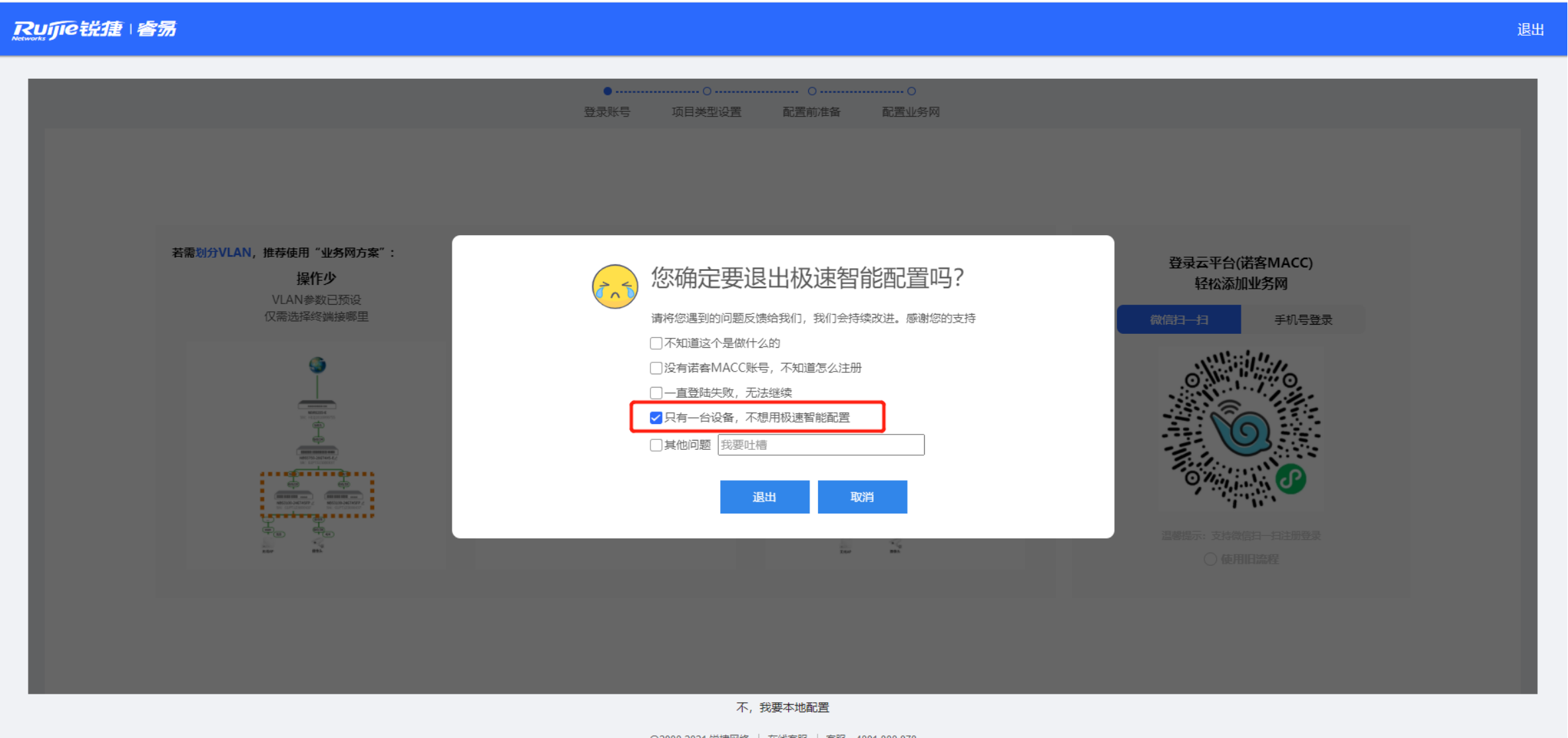

弹出提示，选择理由后，点击【退出】即可进入设备完整的WEB配置页面；


②点击最下方正中间的【不，我要本地配置】。


跳转到本地快速配置，在点击右上角“退出“即可进入设备完整的WEB配置页面；

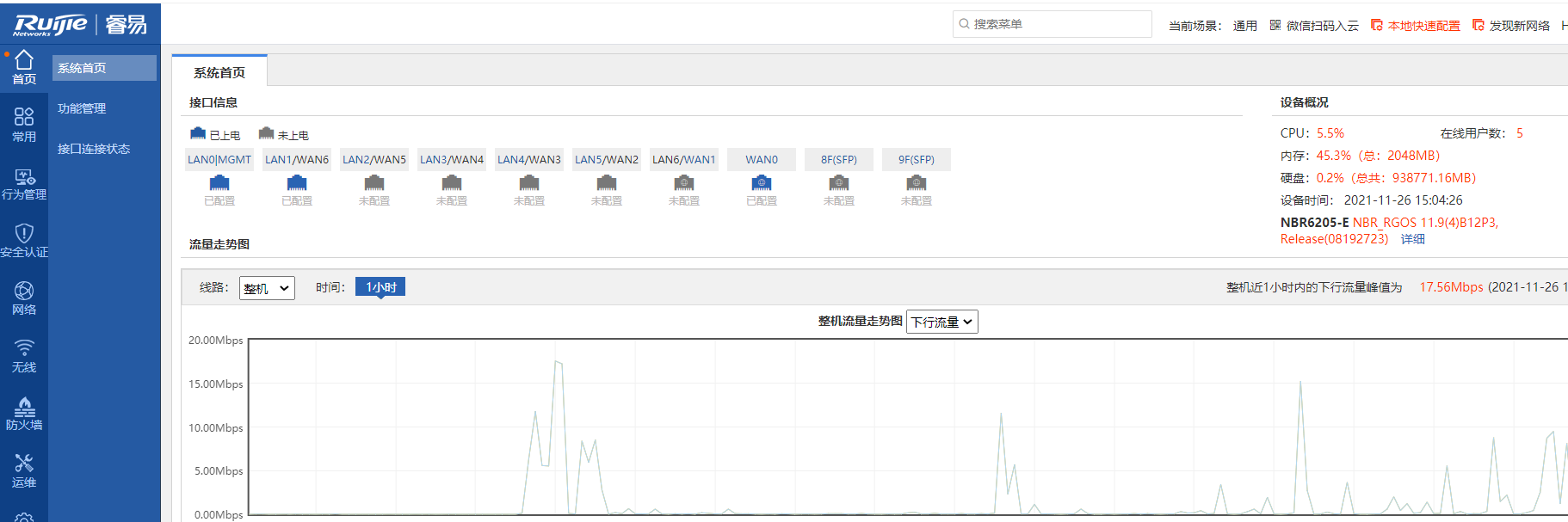

5、 进入设备web配置页面后

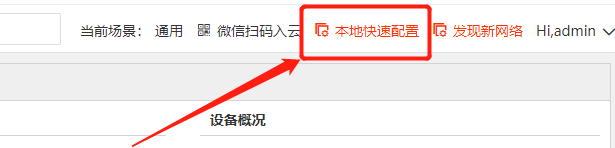

6、若是需要重新进行上网配置，点击右上角【本地快速配置】

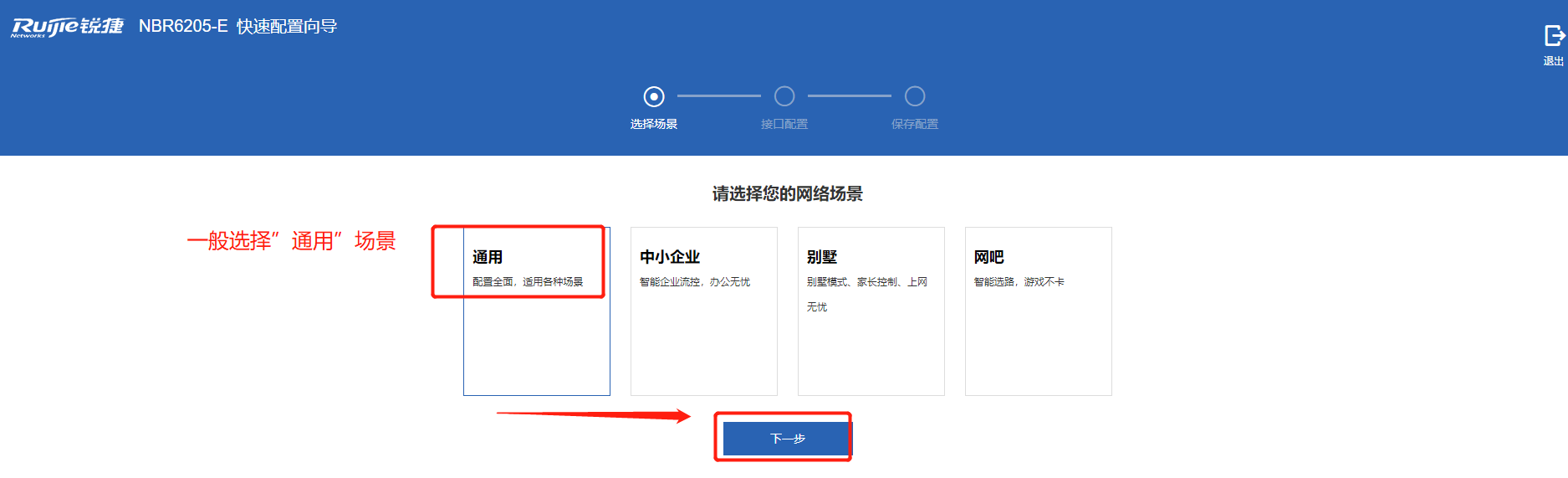

选择场景，点击【下一步】。

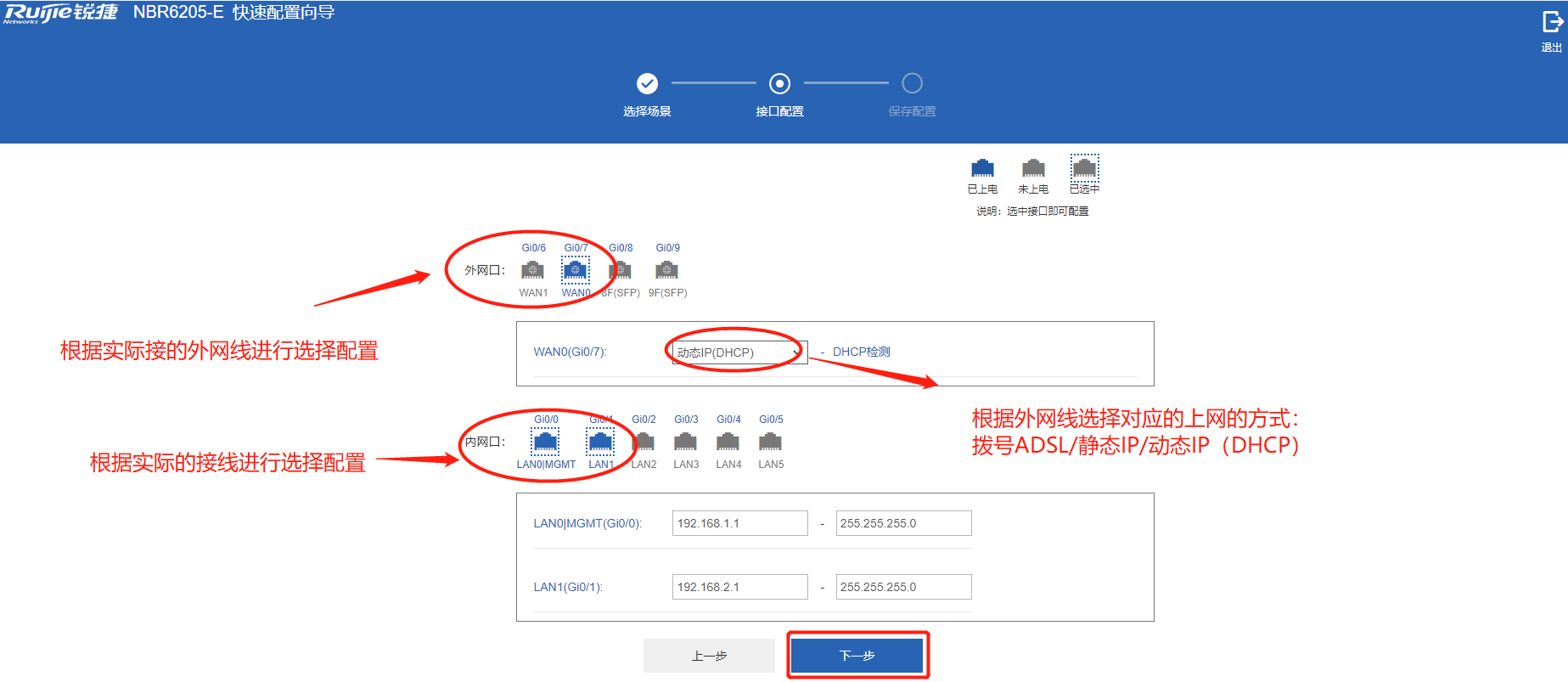

配置接口，点击【下一步】下发配置。


四、注意事项

1、确认好运营商提供的IP地址或者账户密码等外网信息，保证外网线路正常使用，可将电脑直连外网测试外网的连通性。

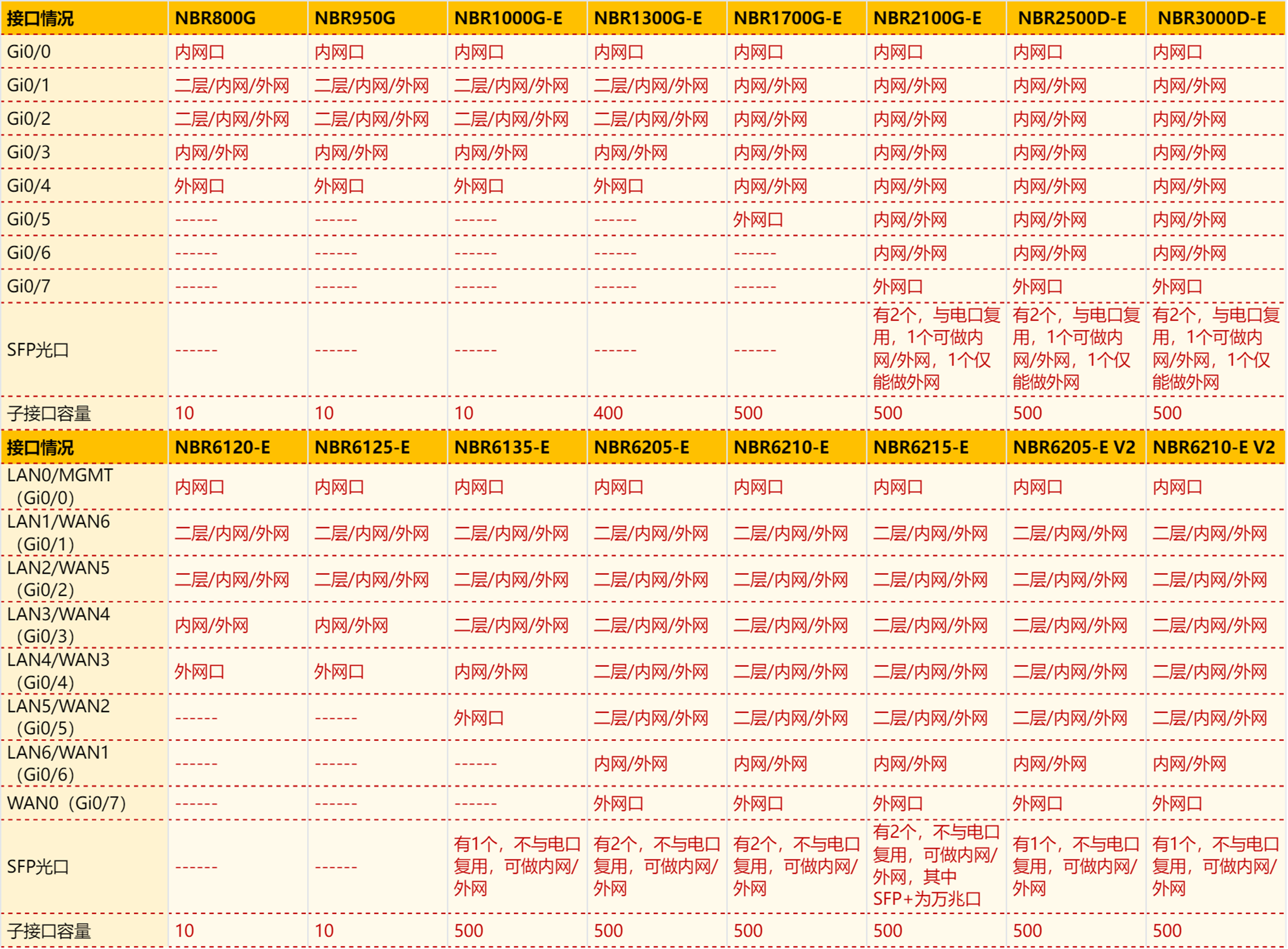

2、NBR系列所有产品出厂默认均是最后两个为WAN口，其它为LAN口（必要时可转换为外网口），默认设备的接口属性如下：


3、检查主机是否配置了DNS，DNS由本地运营商提供，若没有配置，会导致打不开网页（如果暂时无法确认DNS，可以先填写公用的地址：114.114.114.114）。

4、内网是私网地址，一定要开启“NAT配置”和“路由功能”才能实现上网。DNS是实现系统文件更新检测的必要参数，所以也要配置。

5、如需在快速配置中同时配置多条线路，接口的运营商一定要选择正确，才能保证访问电信的资源走电信，联通的资源走联通，并且要将外网接口的源进源出开启，可在【网络】-【接口配置】-【外网口配置】-【网络运营商】中开启。
