1)本工程酒店区共设3套综合布线系统,分别为:
a)酒店经营管理网综合布线系统
b)酒店客用信息网、电话综合布线系统
c)酒店智能专网综合布线系统
2)酒店客用信息网、电话综合布线系统与酒店智能专网综合布线主干采用12芯多模光纤(或单模光纤),语音主干采用3类25/50对三类大对数铜缆,其数据、语音水平布线均采用六类非屏蔽对绞电缆。
3)酒店经营管理网综合布线数据主干采用12芯多模光纤(或单模光纤),水平布线采用六类非屏蔽对绞电缆。
4)各综合布线系统采用分层星形拓扑结构。第一层为建筑群子系统,包括建筑群主配线架至主配线架的干线光缆、电缆与配线设备、跳线等组成;第二层为干线子系统,包括主配线架(BD)至楼层配线架(FD)的干线光缆、电缆与配线设备、跳线等组成,数据部分与语音部分分别独立设置;第三层为配线子系统,由楼层配线架至用户信息插座的配线电缆、配线设备、跳线和信息插座等组成。主配线架对外与运营商线路对接。
5)酒店经营管理网综合布线,酒店客用信息网、电话综合布线,酒店智能专网综合布线数据主配线架、语音主配线架设于C栋负一层网络中心机房布线机柜内,采用光纤配线架并配备原厂光纤跳线;楼层配线架设于楼层弱电间的综合布线机柜内。
3、系统配置
1)工作区子系统
工作区子系统由终端设备连接到信息插座的连线(软线)组成,包括面板、信息插座、弱电预留箱和连接终端设备及输入/输出端口所需的扩展软线。
a)数据及语音信息插座均采用六类RJ45模块,可灵活实现数据与语音信息插座的互换。
b)每个信息点均可应用于电话或数据、图像等终端,并能满足数据系统对ATM及千兆以太网应用的技术性能要求。
c)信息插座面板要求采用英式方形单孔/双孔面板,面板颜色应与家具、墙面装修、配电面板的颜色相配合,并带有弹板插口,预埋底盒采用86型。
d)每个信息插座需设有足够空间放置标签,除了可填写编号的空间外,更可配上颜色标签,以便日后的保养维修时的识别。
e)应具有任选90度(垂直)或45度(斜角)安装方式,并应使用不同颜色以区分数据点或语音点,并应有明显的语音及数据的标识。
f)电缆连接应符合TIA/EIA568-B标准。
g)电气性能达到六类标准TIA/EIA CAT6的要求。
h)数据采用六类RJ45系列厂家原装跳线。
i)工作区智能专网接入设备(如IP摄像机、门禁控制器、信息发布控制器及DDC控制器等)不设置信息插座,直接通过预留线缆接入设备及楼层接入层交换机端口。
2)水平子系统
水平布线子系统是整个布线系统中的一部分,它将垂直主干子系统线路延伸到用户工作区。水平布线子系统大部分处在一个楼层上,一端接于信息插座上,另一端端接在弱电间的楼层配线架(IDF)上。
a)水平数据及语音铜缆布线均采用符合EIA/TIA568-B2等国际标准的六类4对非屏蔽双绞线,线缆阻燃级别为LSZH低烟无卤阻燃,防火等级符合IEC60332-3C标准。
b)楼层弱电间配线设备,包括42U的19"标准布线机柜(600mmx600mmx2000mm)、铜缆配线架及光纤配线架。主干侧数据采用光纤配线架并配备原厂光纤跳线,主干侧语音采用110型配线架;水平侧数据采用RJ45型配线架并配备原厂铜缆跳线,水平侧语音采用110型配线架。
c)水平六类铜缆的连接采用24端口RJ45标准模块普通铜缆配线架,楼层垂直主干光缆连接采用24端口LC连接头的普通光纤配线架,光纤端接要求采用尾纤融接方式。
d)六类4对UTP除必须符合对所有产品要求的标准外,必须符合EMC标准的电磁兼容性要求。
e)六类线缆要求具有世界著名第三方认证机构提供的六类测试技术认证报告。
3)干线子系统
a)语音主干采用3类25/50大对数铜缆,每个语音点按主干1对铜缆配置,并留有30%以上的扩展余量。
b)计算机外网、电话通信系统综合布线以及计算机内网综合布线数据主干采用12芯50/125μm室内OM3多模光缆(要求能支持万兆以太网传输150米及支持1000Base-SX达1000米距离),主干光缆应满足OFNR阻燃级别。
c)OM3光缆要求具有世界著名第三方认证机构提供的多模OM3测试技术认证报告。
d)当电缆从建筑物外面进入建筑物时,应选用适配的信号线路浪涌保护器。
4)管理子系统/设备间子系统
管理子系统/设备间子系统由交连和输入/输出(I/O)组成,为连接其它子系统提供端接手段。
a)配线架连接六类UTP电缆采用24端口RJ45型快接式配线架,并自带跳线管理器,模块采用六类标准。
b)配线架连接室内OM3光缆采用光纤配线架。
c)连接电话主干电缆采用110型100对插接式配线架。

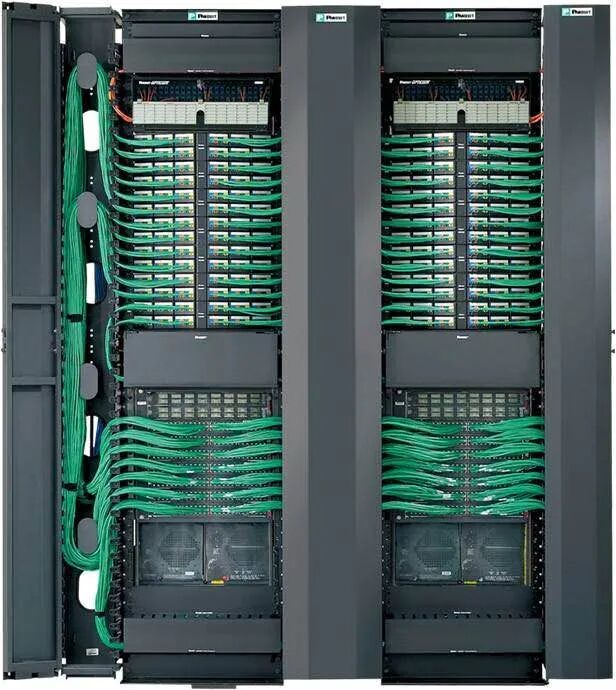

d)所有配线架安装于19英寸标准机柜中,应自带明显数据或语音标签,卡接线规范围:22~26AWG。配线架必须保证系统连接可靠、设备管理、维护便利。
e)每个机柜配置电子配线架管理器,原厂跳线。
f)19英寸机柜落地安装,机柜内备风扇、电源及门锁。
g)屏蔽系统采用屏蔽配线架、屏蔽模块、屏蔽机柜。
4、系统总体设备技术要求
1)系统必须符合国际标准TIA/EIA-568B.2-1,EN50173和ISO11801:2002对三类/六类铜缆布线及各子系统的规定。
2)除机柜外,系统的其余所有铜缆、模块、配线架、跳线管理器、跳线、面板、标签夹、接插件、工具等设备材料必须为端对端同一厂家的布线产品。系统的所有光缆、耦合器、光纤配线架、光纤跳线管理器、光纤跳线、尾纤、光纤面板、光纤标签夹、接插件、工具等设备材料也必须为端对端同一厂家的布线产品。
3)综合布线系统的六类产品及组成的永久链路必须通过如3P、UL、Delta等国际或国内第三方实验室的基于TIA/EIA-568B.2-1或ISO11801(2002)六类标准的认证测试,并提供证明文件。系统产品应取得信息产业部数据通信产品质量监督检验中心的认证。项目竣工时必须针对本次项目提供详细的测试报告和技术文档。
4)系统非屏蔽铜缆必须符合EMC标准的电磁兼容性要求。
5)所有线缆要求采用符合IEC60754标准的低烟无卤材料,满足防火等级 IEC60332-3标准,并提供相关防火检验报告。
6)综合布线系统的所有线缆在敷设过程中必须一根线缆敷设到位,中间不得有断点。所有机架/机柜内各配线架的摆放及线缆的走向必须合理,接插件、模块及跳线的标志齐全,线缆终端必须有编号和标签,以标明线号、线位、区号和房号。
7)工程完成后,系统永久链路的回波损耗(RL)、插入损耗(IL)、近端串音(NEXT)、近端串音功率和(PS NEXT)、衰减串音比(ACR)、衰减串音比功率和(PS ACR)、等电平远端串音(ELFEXT)、等电平远端串音功率和(PS ELFEXT)、直流环路电阻、传播时延、传播时延偏差、非平衡衰减等指标应满足或高于《综合布线系统工程设计规范》(GB50311-2016)附录A中的E级标准,并提供检测报告。(测试设备应使用第三方厂商生产国际测试设备,如:美国Fluke公司的Fluke-DSP4000或Omniscanner2)。
5、施工安装要求
1)六类UTP电缆敷设长度不应超过90米,缆线布放时应有冗余。
2)楼层配线间对绞电缆预留长度,不少于3米;工作区不少于0.3至0.6米;光缆在设备端预留长度不少于3米;有特殊要求的应按设计要求预留长度。
3)缆线布放、牵引过程中,吊挂缆线的支点相隔间距不应大于1.5米;布放缆线的牵引力,应小于缆线允许张力的80%对光缆瞬间最大牵引力不应超过光缆允许的张力。在以牵引方式敷设光缆时,主要牵引力应加在缆的加强芯上。。
4)电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5米处,应固定在桥架的支架上;水平敷设时,直接部分间隔距施3-5米处设固定点。在缆线的距离首端、尾端、转弯中心点处0.3米-0.5米处设置固定点。
5)综合布线线缆与电力电缆(380V,>5kV·A)平行敷设间距不小于600mm,有一方在接地的金属线槽或钢管中间距不小于300mm,双方都在接地的金属线槽或钢管中间距不小于150mm。
6)光缆与铜缆同槽敷设时,应将光缆置于线槽最上方,防止光缆受压。
7)每个有线数据点及语音点旁应设置电气插座,插座与信息点距离应不少于20cm。
8)综合布线系统管线与其它管线和电磁干扰源之间的距离应符合表一的规定。
表一 综合布线系统管线与电磁干扰源的间距:
电磁干扰源类型 | 最小间距(m) |
380V电力线(<2KVA) | 0.07 |
380V电力线(2~5KVA) | 0.15 |
380V电力线(>5KVA) | 0.30 |
日光灯 | 0.30 |
变压器、电动机 | 1.10 |
无线发射设备(天线、发射机等)、雷达设备、其它工业设备(开关电源、绝缘测试仪等) | 1.50 |
